| 是否进口：否 | 产地：上海 | 品牌：aein电缆 |
| 型号：ANT1003 TRVVSP | 线芯材质：裸铜线 | 是否专供外贸：否 |
| 护套材质：耐油聚氯乙烯 | 产品认证：CE | 加工定制：是 |
| 耐油：耐弯曲 | 抗扭转：防水 |

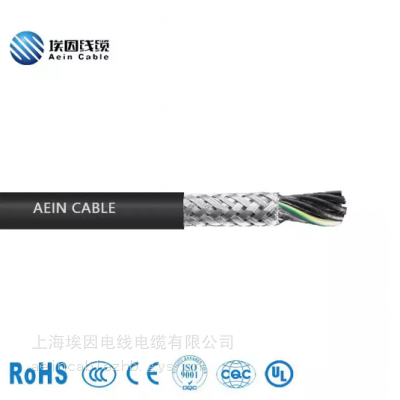

ANT1003 70&＃39;℃ 300/500V 对绞屏蔽拖链电缆(500万次)
广泛应用于自动化数控加工以及伺服电机或伺服编码器等拖链系统的信号及控制使用。符合EMC要求的铜丝屏蔽，防止电磁干扰。也可适用于干燥和潮湿的室内外环境以及起重机和输送设施等领域以及自动化生产工序的数据传输、测量、反馈、编码器、旋转变压器、转速计、信号和系统的应用。
产品应用
01
广泛应用于自动化数控加工以及伺服电机或伺服编码器等拖链系统的信号及控制使用。符合EMC要求的铜丝屏蔽，防止电磁干扰。也可适用于干燥和潮湿的室内外环境以及起重机和输送设施等领域以及自动化生产工序的数据传输、测量、反馈、编码器、旋转变压器、转速计、信号和系统的应用。
产品特性
02
·UV,耐臭氧和耐候性符合EN 50396 和 HD 605 S2
·耐冷却液、微生物、弱酸碱
技术认证
03
·符合RoHS
·符合2014/35/EU-Guideline(“低电压指令”)CE产品结构
导体材料:裸铜
导体等级:符合 DIN VDE 0295 6类导体或.IEC 60228 6类导体
芯线绝缘:PVC-J-70-001(7088B)
芯线标识:<0,5 mm?:5芯及以下采用分色区分，符合n.DIN 47100，5芯以上多芯电缆采用芯线分色，白色油墨打点区分;205 mm?.5芯及以下采用分色区分，含黄/绿地线，符合n.DIN 47100，5芯以上多芯电缆采用黑色芯线，白色油墨编号区分(如有特殊要求按需定制)
动力缆:黑色护套白色印字 U/L1:V/L2;W/L3;GN/PE
成缆:每两根线芯以短节距对绞，再将所有对绞线以短节距围绕线绞合在一起
屏蔽:铜丝编织屏蔽 屏蔽密度>80%
外护套:DQPVC-H-70-002(B-70A)
护套颜色:黑色 (RAL 9005)、灰色(RAL 7001)、橙色(RAL2004)、绿色(RAL 6018)
额定电压:25及以上:0.6/1KV、0.75至16:300/500V:0.5及以下300/300V
测试电压:3500V、2000V、1500V
导体电阻:+20°C 符合 DIN VDE 0295 6类导体 或IEC 60228 6类导体
小弯曲半径 固定:4xd
小弯曲半径 移动:7.5 xd
移动速度:自支撑: max.1.5 m/s, 滑行: max.1 m/s
导线长度:自支撑/滑行 max,400 m
加速度:max.100 m/s2
弯曲循环:<20次>500万次
工作温度 固定小值/大值:-30°C/+70°C
工作温度 移动小值/大值:-15°C/+70°C
阻燃等级:符合IEC 60332-1-2.
认证:CE
印字标识: Aein bei Ke SHANGHAI AEIN WIRE & CABLE CO,LTD 型号规格 电压 FLEXIBLE CONNECTION OIL RESISTANTABRASION RESISTANT CE 拖链标志 米标
